Роботизированная ячейка контактной сварки



Автоматический комплекс по созданию узлов кузова автомобиля. Реализован на мощностях предприятия «Джошкуноз Алабуга». Предназначен для обеспечения высокого качества выпускаемой продукции, быстрого и эффективного производства больших партий деталей.

Задача: Автоматизация процессов для экономии ресурсов
Заказчик: «Джошкуноз Алабуга»
Год реализации: 2021 г.

Основные комплектующие

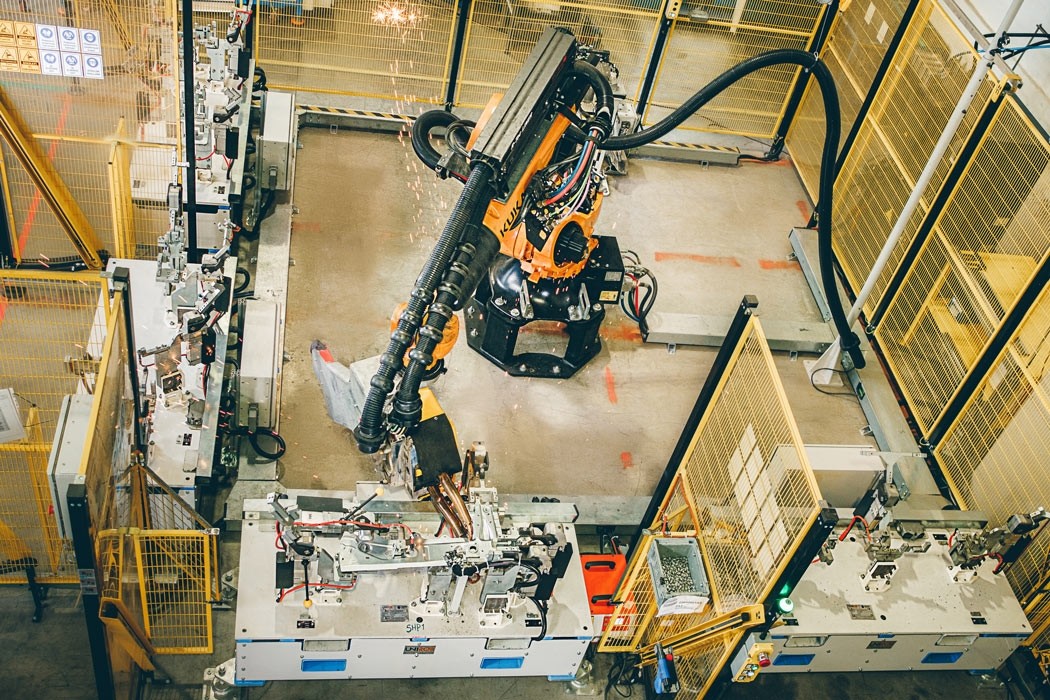

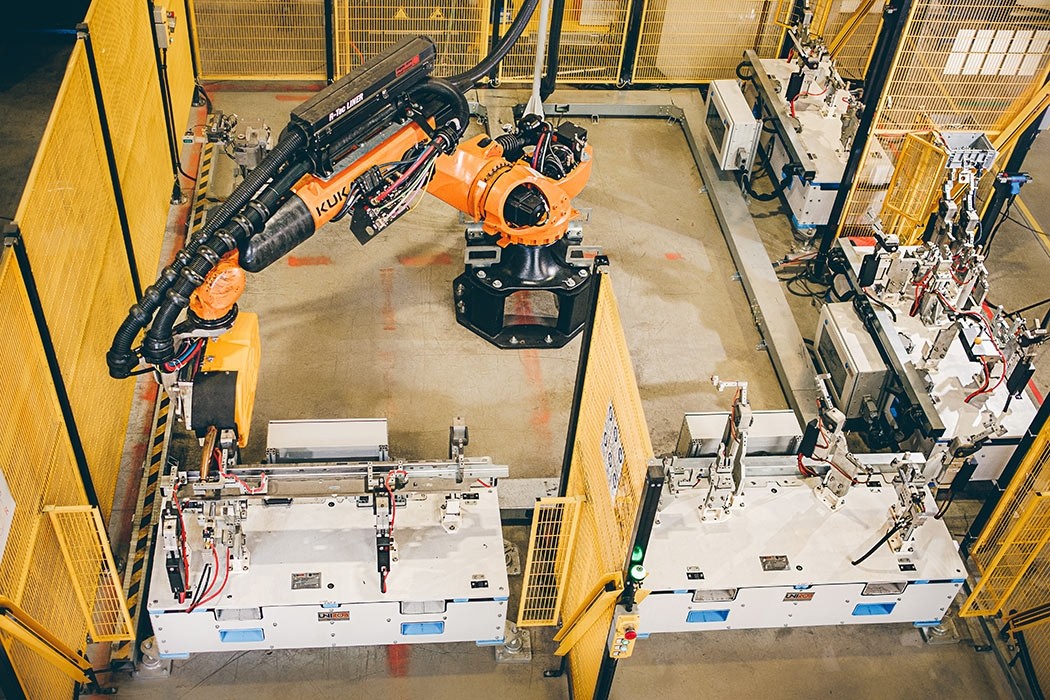

Сварная ячейка оборудована промышленным роботом Kuka KR-120, оснащена клещами фирмы ARO 3G, набором специальных сварочных кондукторов с пневматическими зажимами и системой датчиков наличия детали. Это обеспечивает полный контроль за процессом и скоростью работы.

– Пневматические зажимные устройства ведущих брендов TUENKERS и DESTACO.
– Пневматическая инфраструктура SMC и FESTO.
– Системы датчиков Sencstronic и Balluff под управлением контроллера Siemens.
– Специализированные фото-барьеры и сканеры SICK для обеспечения безопасной эксплуатации.



Решение

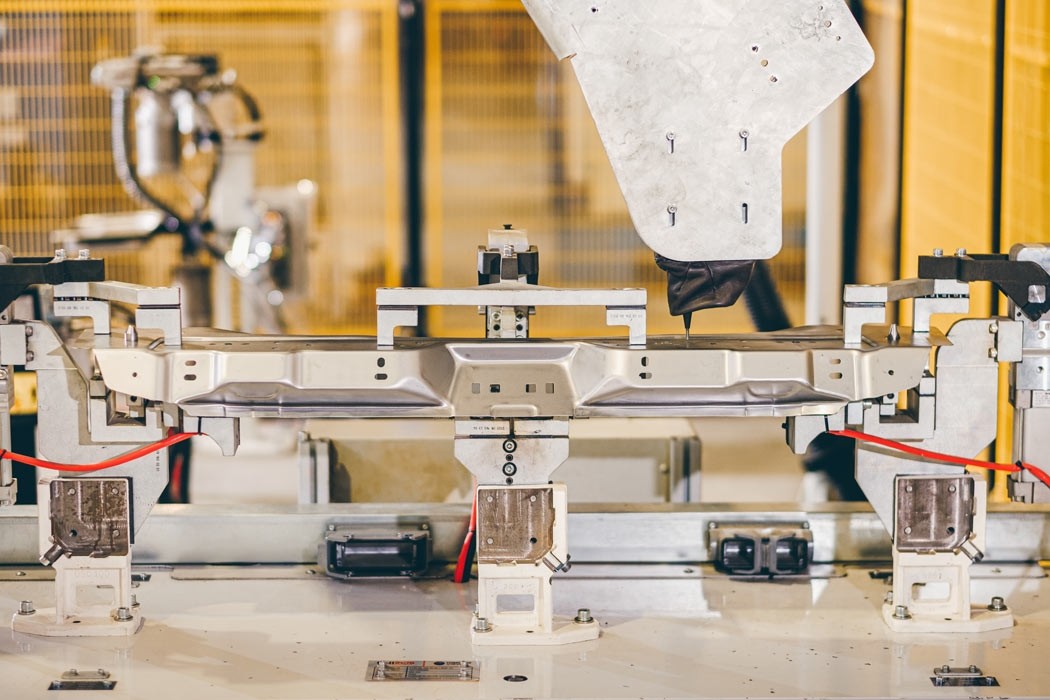

Сварочные кондуктора спроектированы под специфические геометрические особенности кузовных деталей. Это дает возможность произвести позиционирование деталей относительно друг друга с точностью -/+ 0,2 мм.

Комплекс надежно фиксирует детали для последующей контактной сварки. Сварочные кондуктора смонтированы на специальных универсальных постаментах, что обеспечивает стабильно точную ориентацию кондуктора в рабочем пространстве.

Это техническое решение позволяет в одной сварочной ячейке производить множество номенклатур деталей, используя различные кондуктора.

Обслуживание

Робот и оснастка технически обслуживаются через сервисную дверь, у которой есть размыкающий датчик и замок безопасности.

Управление

Роботизированный комплекс управляется через сервисную панель, а также специальные пульты оператора.



Результат

Благодаря автоматическому процессу заточки и смены электродов сварочных клещей, а также точному позиционированию клещей роботом, комплекс позволяет получить сварные соединения более высокого качества, чем при ручном производстве.

Комплекс просто перенастраивается, благодаря чему можно быстро и качественно произвести большое количество деталей.
